Randarea CAD este o reprezentare a modelului și a materialelor presupuse; inelul final este metal turnat ori fabricat, finisat, montat cu pietre și fotografiat în lumină reală. Muchiile se înmoaie, ghearele se scurtează, lustruirea schimbă reflexia, iar toleranțele și piatra exactă modifică imaginea. Scopul nu este identitate de pixel, ci fidelitate măsurabilă față de specificația aprobată.
Reper: Randarea poate aprinde un apus în platină; atelierul livrează aliaj, nu meteorologie.

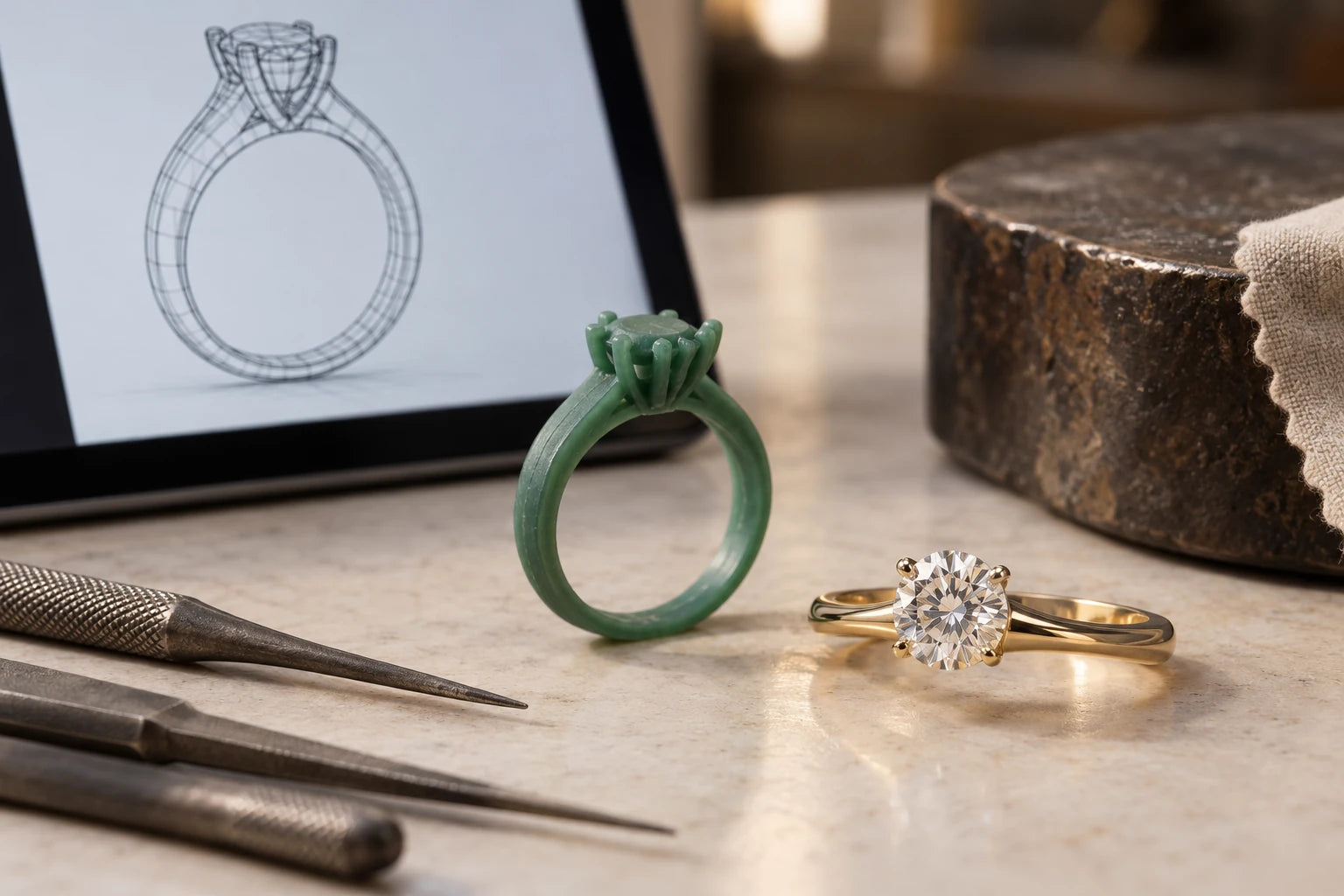

Model, randare, prototip și piesă sunt patru obiecte
Modelul CAD conține geometrie și cote. Randarea aplică materiale, camere și lumini pentru a simula o imagine. Prototipul traduce geometria într-un obiect intermediar, prin imprimare sau alt CAM. Piesa finală trece prin turnare ori fabricație, asamblare, prefinisare, montarea pietrelor și lustruire. Fiecare etapă poate introduce modificări legitime și abateri care trebuie controlate.
Programul GIA de CAD/CAM pentru bijuterie separă explicit modelarea, randarea fotorealistă, CAM-ul și engineering-ul. Această distincție este utilă contractual: imaginea de atmosferă explică intenția, iar planșa cotată definește ceea ce poate fi verificat.
Fapt verificabil
CAD-ul descrie geometrie; randarea simulează aparența; fabricația și finisarea produc obiectul măsurabil.
Depinde de piesă
Diferențele finale depind de metodă, aliaj, scală, toleranțe, montarea pietrei și finisaj.
Preferință
Un polish mai moale sau gheare mai rotunjite pot fi dorite. Preferința trebuie aprobată înaintea producției.
Schimbări inevitabile și schimbări negociabile
| Element | De ce diferă | Document de control |
|---|---|---|
| Muchii | Prefinisare și lustruire | Rază / mostră de finisaj |
| Gheare | Sunt lăsate pentru montare și apoi finisate | Profil final și acoperire |
| Textură | Shader-ul nu reproduce perfect metalul | Mostră fizică și descriere |
| Culoare metal | Lumină, aliaj și eventual placare | Specificația aliajului și finisajului |
| Pietre | Model generic versus exemplar real | Dimensiuni, rapoarte și fotografie neutră |
| Greutate | Toleranțe și îndepărtare de material | Interval estimat, dacă este oferit |
| Proporții | Nu ar trebui să derive fără aprobare | Cote critice și toleranțe |
Ghearele apar adesea mai lungi în model pentru ca bijutierul să poată tăia locașurile și fixa piatra. După montare, tips-urile sunt scurtate și finisate. Schimbarea este normală; poziția, numărul și acoperirea finală trebuie totuși să respecte proiectul.
Lustruirea îndepărtează o cantitate de material și rotunjește muchii. O gravură, un knife-edge sau un microdetaliu trebuie dimensionat pentru a supraviețui procesului. „Arată în randare” nu este suficient; cere o grosime finală urmărită.
Reflexia metalului în software depinde de un mediu HDR și de parametrii shader-ului. Aurul alb poate părea alb pur, iar aurul galben extrem de saturat. Compară mostre reale și specificația aliajului; culoarea ecranului nu este probă materială.
Și diamantele sunt simulate. Randarea poate folosi un material optic idealizat, fără incluziunile, nuanța sau tiparul exact al pietrei selectate. Încorporează fotografia și video-ul real separat. CAD-ul trebuie să potrivească dimensiunile și locașul, nu să inventeze performanța gemologică.
Planșa de aprobare care poate fi verificată
Pachet CAD înainte de producție
- Vedere frontală, laterală, de sus și de sub montură.
- Cote pentru lățime, grosime, înălțime și span.
- Dimensiunile pietrelor exacte sau toleranțele aprobate.
- Secțiuni prin cap, bandă și elementele sensibile.
- Marcarea suprafețelor și a finisajelor.
- Listă cu elementele care vor fi ajustate la banc.
- O randare 1:1 și una de atmosferă etichetată ca atare.
Cotele critice diferă după proiect: la low-profile contează înălțimea și spațiul pentru verighetă; la eternity, lățimea și mărimea; la bezel, grosimea ramei; la Toi et Moi, distanța dintre pavilioane. Nu umple planșa cu zeci de numere fără prioritate. Marchează ce nu poate deriva fără aprobare.
Un screenshot cu perspectivă nu poate fi măsurat corect. Cere exportul tehnic sau un PDF cotat și păstrează versiunea aprobată cu dată. Modificările ulterioare trebuie notate, altfel comparația finală se face cu memoria.
Pentru un proiect revizuit, folosește număr de versiune și o listă scurtă a diferențelor: înălțime redusă, bandă îngroșată, gheare mutate. O randare nouă fără change log poate readuce o variantă veche în producție. Disciplina fișierelor este parte din meșteșug.
Controlul piesei finite
CAD versus realitate, fără vânătoare de pixeli
- Mărimea, lățimea, grosimea și înălțimea se află în toleranțele agreate.
- Pietrele corespund specificației și sunt aliniate.
- Ghearele păstrează conturul și au finisaj sigur.
- Textura și polish-ul corespund mostrei ori descrierii.
- Gravurile și detaliile sunt lizibile după finisare.
- Verigheta sau piesele vecine se potrivesc conform planului.
- Orice abatere de la o cotă critică este explicată și acceptată.
Calitatea nu înseamnă ca fiecare highlight din randare să apară în fotografie. Înseamnă ca obiectul să aibă proporțiile, materialul, detaliile și funcția aprobate. Folosește GIA Quality Assurance Benchmarks ca vocabular de workmanship, nu ca substitut pentru contractul comenzii.
Fotografia finală trebuie realizată în lumină neutră și să includă profilul. O imagine de campanie poate urma separat. Dacă aceeași producție vizuală este folosită pentru aprobare și marketing, reflexiile pot ascunde exact zonele de control.
Concluzie
CAD-ul este un acord despre geometrie și intenție; randarea, o simulare; inelul final, un obiect finisat și măsurabil. Definește cotele critice, materialele și elementele ajustate la banc, apoi compară piesa după aceste repere. Acceptă diferențele inevitabile de reflexie și microfinisaj, nu deriva neexplicată a proporțiilor. O randare bună seduce; o documentație bună permite seducției să supraviețuiască producției.
Surse și repere
- GIA — CAD/CAM for Jewelry — Distinge modelarea, randarea fotorealistă, metodele CAM și constrângerile de fabricație. Verificat la 2026-08-07.
- GIA — How technology changes jewelry design — Descrie traseul de la CAD ori model la prototip, turnare și finisare. Verificat la 2026-08-07.
- GIA — Quality Assurance Benchmarks — Oferă criterii pentru dimensiuni, finisaj, asamblare și montarea pietrelor. Verificat la 2026-08-07.
- GIA — Jewelry detectives — Arată că workmanship-ul se evaluează prin locașuri, prongs, nivelul pietrelor și aliaj, nu numai aspect general. Verificat la 2026-08-07.
